ASME B16.5 Flänsstorlekar och dimensioner
Nov 19, 2025
ANSI / ASME B16.5 Flänsstorlekar och dimensioner Specifikation
Allmän:
ASME B16.5 Standard är begränsad till rörflänsar och flänskopplingar, blindflänsar, reducerande flänsar och relaterade flänsbultar, flänspackningar och flänsförband. Den täcker flänsar av tryckklasserna 150, 300, 400, 600, 900, 1500 och 2500. Storlekar anges i metriska och amerikanska vanliga enheter från NPS 1⁄2 till NPS 24.
ASME/ANSI B16.5 ger:

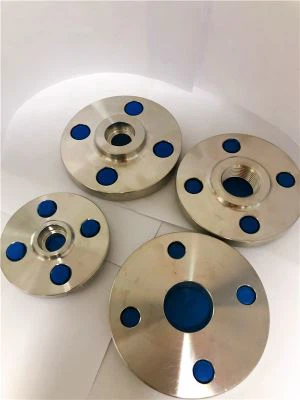

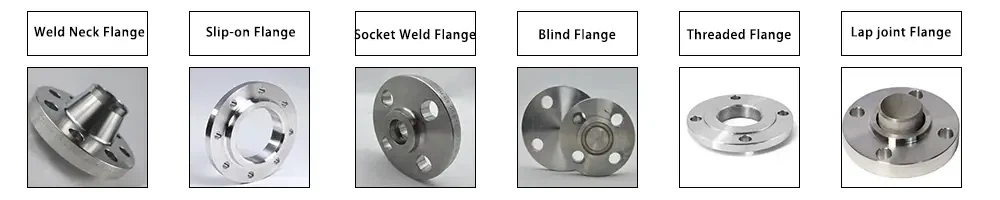

- Svetshalsfläns
- Sätt-på flänsen
- Hylssvetsfläns
- Blindfläns
- Gängad fläns
- Överlappsfogfläns

Storlek
I NPS är beteckning för nominell fläns- eller flänsbeslagstorlek. NPS relaterad till nominell diameter, DN i internationella standarder, relationer enligt nedan:
| NPS | DN |
| 1⁄2 | 15 |
| 3⁄4 | 20 |
| 1 | 25 |
| 1 1⁄4 | 32 |
| 1 1⁄2 | 40 |
| 2 | 50 |
| 2 1⁄2 | 65 |
| 3 | 80 |
| 4 | 100 |
OBS: För NPS som är större än eller lika med 4 är den relaterade DN DN=25 (NPS).
Markeringar
- Namn: Tillverkarens namn eller varumärke
- Material: Gjuten eller smidd, materialstandard ASTM xxx.
- Tryckklasser: (dvs. klass 150, 300, 400, 600, 900, 1500 eller 2500)
- Överensstämmelse: ASME B16.5 eller annan B16-standard.
- Temperatur: Om en temperatur noteras, ange motsvarande tryckklassificering.
- Storlek: NPS
- Ringskarvflänsar: Ska märkas med bokstaven R och ringspårets nummer.
- Flera materialmärkning: Om flera material används.
Material
- ASTM A105 för smidd kolstålfläns
- ASTM A350 för smidet kolstål, fläns av låglegerat stål
- ASTM A182 för fläns av legerat stål och fläns av rostfritt stål
- ASTM A216 för gjutning av kolstålflänsar
- ASTM A352, ASTM A217
- ASTM A515 Gr 70, 65 för plattor fläns
- ASTM A516 Gr 70, 65 för kol och låglegerade stålplattor fläns
- ASTM A203, A204
- ASTM A387 Gr 11, 22, 91 CL 2 för flänsar av legerade stålplåtar
- ASTM A240 Grade 304/L, 316/L för plåtfläns av rostfritt stål
MÅTT
Klass 150 rörflänsar och flänskopplingar

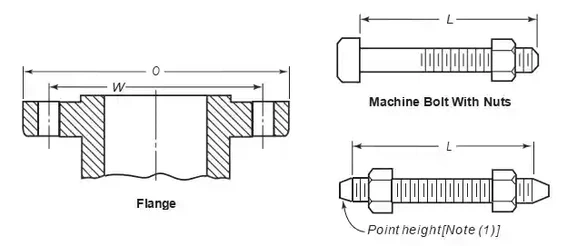

Mallar för borrflänsar klass 150
|
NPS |
Ytterdiameter,O |
Borrning (2), (3) |
Längd av Bultar, L (4) |
|||||
|
Hingst Bultar (1) |
Maskin Bultar |
|||||||
|
Diameter av Bult Cirkel, W |
Diameter av Bult Hål, i. |
Antal av Bultar |
Diameter av Bultar, i. |
1.5-mm Upphöjd Ansikte |
Ringa Gemensam |
1.5-mm Upphöjd Ansikte |
||
|
1∕2 |
89 |
60.5 |
5∕8 |
4 |
1∕2 |
55 |
… |
50 |
|
3∕4 |
99 |
69.8 |
5∕8 |
4 |
1∕2 |
65 |
… |
50 |
|
1 |
108 |
79.2 |
5∕8 |
4 |
1∕2 |
65 |
75 |
55 |
|
1 1∕4 |
117 |
88.9 |
5∕8 |
4 |
1∕2 |
70 |
85 |
55 |
|
1 1∕2 |
127 |
98.6 |
5∕8 |
4 |
1∕2 |
70 |
85 |
65 |
|
2 |
152 |
120.6 |
3∕4 |
4 |
5∕8 |
85 |
95 |
70 |
|
2 1∕2 |
178 |
139.7 |
3∕4 |
4 |
5∕8 |
90 |
100 |
75 |
|
3 |
190 |
152.4 |
3∕4 |
4 |
5∕8 |
90 |
100 |
75 |
|
3 1∕2 |
216 |
177.8 |
3∕4 |
8 |
5∕8 |
90 |
100 |
75 |
|
4 |
229 |
190.5 |
3∕4 |
8 |
5∕8 |
90 |
100 |
75 |
|
5 |
254 |
215.9 |
7∕8 |
8 |
3∕4 |
95 |
110 |
85 |
|
6 |
279 |
241.3 |
7∕8 |
8 |
3∕4 |
100 |
115 |
85 |
|
8 |
343 |
298.4 |
7∕8 |
8 |
3∕4 |
110 |
120 |
90 |
|
10 |
406 |
362.0 |
1 |
12 |
7∕8 |
115 |
125 |
100 |
|
12 |
483 |
431.8 |
1 |
12 |
7∕8 |
120 |
135 |
100 |
|
14 |
533 |
476.2 |
1 1∕8 |
12 |
1 |
135 |
145 |
115 |
|
16 |
597 |
539.8 |
1 1∕8 |
16 |
1 |
135 |
145 |
115 |
|
18 |
635 |
577.8 |
1 1∕4 |
16 |
1 1∕8 |
145 |
160 |
125 |
|
20 |
698 |
635.0 |
1 1∕4 |
20 |
1 1∕8 |
160 |
170 |
140 |
|
22 |
749 |
692.2 |
1 3∕8 |
20 |
1 1∕4 |
170 |
185 |
150 |
|
24 |
813 |
749.3 |
1 3∕8 |
20 |
1 1∕4 |
170 |
185 |
150 |
ANMÄRKNINGAR:
(a) Måtten är i millimeter
(1) Dubbbultens längd inkluderar inte höjden på spetsarna.
(2) För flänsbulthål.
(3) För punktvändning.
(4) Bultlängder som inte visas i tabellen kan bestämmas i enlighet med det icke-obligatoriska tillägg C .

ASME B16.5 Dimensioner av klass 150 flänsar

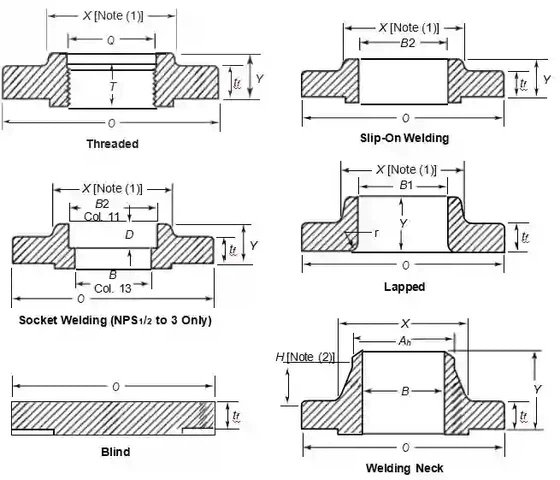

| NPS | Ytterdiameter av fläns, O | Minsta flänstjocklek,tf (3)–(5) | Minsta tjocklek överlappsled, tf | Navets diameter, X | Navdiameter WN, Ah (6) | Gängad/ SW/SO, Y | Lappade, Y | Svetshals, Y | Min gänglängd gängad,T (7) | Minsta SW/SO, B2 | Minsta varv, B1 | SV/SO, B (8) | Hörnradie, r | Sockeldjup, D |
| 1∕2 | 89 | 9.7 | 11.2 | 30 | 21.3 | 14 | 16 | 46 | 16 | 22.4 | 22.9 | 15.7 | 3 | 10 |
| 3∕4 | 99 | 11.2 | 12.7 | 38 | 26.7 | 14 | 16 | 51 | 16 | 27.7 | 28.2 | 20.8 | 3 | 11 |
| 1 | 108 | 12.7 | 14.2 | 49 | 33.5 | 16 | 18 | 54 | 18 | 34.5 | 35.1 | 26.7 | 3 | 13 |
| 11∕4 | 117 | 14.2 | 15.7 | 59 | 42.2 | 19 | 21 | 56 | 21 | 43.2 | 43.7 | 35.1 | 5 | 14 |
| 11∕2 | 127 | 15.9 | 17.5 | 65 | 48.3 | 21 | 22 | 60 | 22 | 49.5 | 50 | 40.9 | 6 | 16 |
| 2 | 152 | 17.5 | 19 | 78 | 60.5 | 24 | 25 | 62 | 25 | 61.9 | 62.5 | 52.6 | 8 | 18 |
| 21∕2 | 178 | 20.6 | 22.4 | 90 | 73.2 | 27 | 28 | 68 | 28 | 74.7 | 75.4 | 62.7 | 8 | 19 |
| 3 | 190 | 22.4 | 23.9 | 108 | 88.9 | 28 | 30 | 68 | 30 | 90.7 | 91.4 | 78 | 10 | 21 |
| 31∕2 | 216 | 22.4 | 23.9 | 122 | 101.6 | 30 | 32 | 70 | 32 | 103.4 | 104.1 | 90.2 | 10 | … |
| 4 | 229 | 22.4 | 23.9 | 135 | 114.3 | 32 | 33 | 75 | 33 | 116.1 | 116.8 | 102.4 | 11 | … |
| 5 | 254 | 22.4 | 23.9 | 164 | 141.2 | 35 | 37 | 87 | 37 | 143.8 | 144.5 | 128.3 | 11 | … |
| 6 | 279 | 23.9 | 25.4 | 192 | 168.4 | 38 | 40 | 87 | 40 | 170.7 | 171.4 | 154.2 | 13 | … |
| 8 | 343 | 26.9 | 28.4 | 246 | 219.2 | 43 | 44 | 100 | 44 | 221.5 | 222.2 | 202.7 | 13 | … |
| 10 | 406 | 28.4 | 30.2 | 305 | 273 | 48 | 49 | 100 | 49 | 276.4 | 277.4 | 254.5 | 13 | … |
| 12 | 483 | 30.2 | 31.8 | 365 | 323.8 | 54 | 56 | 113 | 56 | 327.2 | 328.2 | 304.8 | 13 | … |
| 14 | 533 | 33.3 | 35.1 | 400 | 355.6 | 56 | 79 | 125 | 57 | 359.2 | 360.2 | (9) | 13 | … |
| 16 | 597 | 35.1 | 36.6 | 457 | 406.4 | 62 | 87 | 125 | 64 | 410.5 | 411.2 | (9) | 13 | … |
| 18 | 635 | 38.1 | 39.6 | 505 | 457.2 | 67 | 97 | 138 | 68 | 461.8 | 462.3 | (9) | 13 | … |
| 20 | 698 | 41.1 | 42.9 | 559 | 508 | 71 | 103 | 143 | 73 | 513.1 | 514.4 | (9) | 13 | … |
| 22 | 749 | 44.4 | 46 | 610 | 558.8 | 78 | 108 | 148 | … | 564.4 | 565.2 | (9) | 13 | … |
| 24 | 813 | 46 | 47.8 | 663 | 609.6 | 81 | 111 | 151 | 83 | 616 | 616 | (9) | 13 | … |
ANMÄRKNINGAR:
Måtten är i millimeter.
(1) Den här dimensionen är för stor ände av navet, som kan vara rak eller avsmalnande. Avsmalningen får inte överstiga 7 grader på gängade,-slip-on, hylsa-svetsar och överlappade flänsar. Denna dimension definieras som diametern vid skärningspunkten mellan navkonan och flänsens baksida.
(2) Minsta navhöjd,H, ska vara 2(Y-tf)/3.
(3) Minsta tjocklek på dessa lösa flänsar, i storlekar NPS 31∕2 och mindre, är något större än tjockleken på beslag, Tabell 9, som är förstärkta genom att gjutas i ett stycke med beslagets kropp.
(4) Dessa flänsar kan levereras med en plan yta. Det platta ansiktet kanske antingen helatf tjockleksmått plus 2 mm orthetf dimensionstjocklek utan den förhöjda ansiktshöjden.
(5) De illustrerade flänsmåtten är för regelbundet möblerad 1,5 mm upphöjd yta (förutom överlappad); för krav på andra ytskikt, se figur 6.
(6) För svetsändfas.
(7) För gänga av gängade flänsar.
(8) Dimensioner i kolumn 13 motsvarar rörets innerdiametrar enligt ASME B36.10M för standardväggrör. Tjockleken på standardväggen är densamma som Schedule 40 i storlekarna NPS 10 och mindre. Toleranser i para. 7.5.2 gäller. Dessa hålstorlekar är möblerade om inte annat anges av köparen.
(9) Anges av köparen.
Klass 300 rörflänsar och flänskopplingar

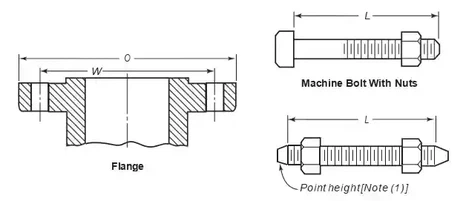

Mallar för Borrning Klass 300 Flänsar
|
Nominell Rör Storlek, NPS |
Utanför Diameter av Fläns, O |
Borrning (2), (3) |
Längd av Bultar, L (4) |
|||||
|
Hingst Bultar (1) |
Maskin Bultar |
|||||||
|
Diameter av Bult Cirkel, W |
Diameter av Bult Hål, i. |
Antal av Bultar |
Diameter av Bultar, i. |
1.5-mm Upphöjd Ansikte |
Ringa Gemensam |
1.5-mm Upphöjd Ansikte |
||
|
1∕2 |
95 |
66.5 |
5∕8 |
4 |
1∕2 |
65 |
75 |
55 |
|
3∕4 |
117 |
82.6 |
3∕4 |
4 |
5∕8 |
75 |
90 |
65 |
|
1 |
124 |
88.9 |
3∕4 |
4 |
5∕8 |
75 |
90 |
65 |
|
1 1∕4 |
133 |
98.6 |
3∕4 |
4 |
5∕8 |
85 |
95 |
70 |
|
1 1∕2 |
155 |
114.3 |
7∕8 |
4 |
3∕4 |
90 |
100 |
75 |
|
2 |
165 |
127.0 |
3∕4 |
8 |
5∕8 |
90 |
100 |
75 |
|
2 1∕2 |
190 |
149.4 |
7∕8 |
8 |
3∕4 |
100 |
115 |
85 |
|
3 |
210 |
168.1 |
7∕8 |
8 |
3∕4 |
110 |
120 |
90 |
|
3 1∕2 |
229 |
184.2 |
7∕8 |
8 |
3∕4 |
110 |
125 |
95 |
|
4 |
254 |
200.2 |
7∕8 |
8 |
3∕4 |
115 |
125 |
95 |
|
5 |
279 |
235.0 |
7∕8 |
8 |
3∕4 |
120 |
135 |
110 |
|
6 |
318 |
269.7 |
7∕8 |
12 |
3∕4 |
120 |
140 |
110 |
|
8 |
381 |
330.2 |
1 |
12 |
7∕8 |
140 |
150 |
120 |
|
10 |
444 |
387.4 |
1 1∕8 |
16 |
1 |
160 |
170 |
140 |
|
12 |
521 |
450.8 |
1 1∕4 |
16 |
1 1∕8 |
170 |
185 |
145 |
|
14 |
584 |
514.4 |
1 1∕4 |
20 |
1 1∕8 |
180 |
190 |
160 |
|
16 |
648 |
571.5 |
1 3∕8 |
20 |
1 1∕4 |
190 |
205 |
165 |
|
18 |
711 |
628.6 |
1 3∕8 |
24 |
1 1∕4 |
195 |
210 |
170 |
|
20 |
775 |
685.8 |
1 3∕8 |
24 |
1 1∕4 |
205 |
220 |
185 |
|
22 |
838 |
743.0 |
1 5∕8 |
24 |
1 1∕2 |
230 |
255 |
205 |
|
24 |
914 |
812.8 |
1 5∕8 |
24 |
1 1∕2 |
230 |
255 |
205 |
ANMÄRKNINGAR:
Måtten är i millimeter.
(1) Dubbbultens längd inkluderar inte höjden på spetsarna.
(2) För flänsbulthål.
(3) För punktvändning.
(4) Bultlängder som inte visas i tabellen kan bestämmas i enlighet med icke-obligatorisk bilaga C.

ASME B16.5 Dimensioner av klass 300Flänsar
| NPS | Ytterdiameter av fläns, O | Minsta flänstjocklek,tf (3)–(5) | Minsta tjocklek överlappsled, tf | Navets diameter, X | Navdiameter WN, Ah (5) | Gängad/ SW/SO, Y | Lappade, Y | Svetshals, Y | Min gänglängd gängad,T (6) | Minsta SW/SO, B2 | Minsta varv, B1 | SV/SO, B (7) | Hörnradie, r | Minsta räknare-borrade ThreadedQ | Sockeldjup, D |
| 1∕2 | 95 | 12.7 | 14.2 | 38 | 21.3 | 21 | 22 | 51 | 16 | 22.4 | 22.9 | 15.7 | 3 | 23.6 | 10 |
| 3∕4 | 117 | 14.2 | 15.7 | 48 | 26.7 | 24 | 25 | 56 | 16 | 27.7 | 28.2 | 20.8 | 3 | 29 | 11 |
| 1 | 124 | 15.7 | 17.5 | 54 | 33.5 | 25 | 27 | 60 | 18 | 34.5 | 35.1 | 26.7 | 3 | 35.8 | 13 |
| 11∕4 | 133 | 17.5 | 19 | 64 | 42.2 | 25 | 27 | 64 | 21 | 43.2 | 43.7 | 35.1 | 5 | 44.4 | 14 |
| 11∕2 | 155 | 19 | 20.6 | 70 | 48.3 | 29 | 30 | 67 | 22 | 49.5 | 50 | 40.9 | 6 | 50.3 | 16 |
| 2 | 165 | 20.6 | 22.4 | 84 | 60.5 | 32 | 33 | 68 | 28 | 62 | 62.5 | 52.6 | 8 | 63.5 | 17 |
| 21∕2 | 190 | 23.9 | 25.4 | 100 | 73.2 | 37 | 38 | 75 | 32 | 74.7 | 75.4 | 62.7 | 8 | 76.2 | 19 |
| 3 | 210 | 26.9 | 28.4 | 117 | 88.9 | 41 | 43 | 78 | 32 | 90.7 | 91.4 | 78 | 10 | 92.2 | 21 |
| 31∕2 | 229 | 28.4 | 30.2 | 133 | 101.6 | 43 | 44 | 80 | 37 | 103.4 | 104.1 | 90.2 | 10 | 104.9 | … |
| 4 | 254 | 30.2 | 31.8 | 146 | 114.3 | 46 | 48 | 84 | 37 | 116.1 | 116.8 | 102.4 | 11 | 117.6 | … |
| 5 | 279 | 33.3 | 35.1 | 178 | 141.2 | 49 | 51 | 97 | 43 | 143.8 | 144.5 | 128.3 | 11 | 144.5 | … |
| 6 | 318 | 35.1 | 36.6 | 206 | 168.4 | 51 | 52 | 97 | 46 | 170.7 | 171.4 | 154.2 | 13 | 171.4 | … |
| 8 | 381 | 39.6 | 41.1 | 260 | 219.2 | 60 | 62 | 110 | 51 | 221.5 | 222.2 | 202.7 | 13 | 222.2 | … |
| 10 | 444 | 46 | 47.8 | 321 | 273 | 65 | 95 | 116 | 56 | 276.4 | 277.4 | 254.5 | 13 | 276.4 | … |
| 12 | 521 | 49.3 | 50.8 | 375 | 323.8 | 72 | 102 | 129 | 60 | 327.2 | 328.2 | 304.8 | 13 | 328.7 | … |
| 14 | 584 | 52.3 | 53.8 | 425 | 355.6 | 75 | 111 | 141 | 64 | 359.2 | 360.2 | (8) | 13 | 360.4 | … |
| 16 | 648 | 55.6 | 57.2 | 483 | 406.4 | 81 | 121 | 145 | 68 | 410.5 | 411.2 | (8) | 13 | 411.2 | … |
| 18 | 711 | 58.7 | 60.5 | 533 | 457.2 | 87 | 130 | 157 | 70 | 461.8 | 462.3 | (8) | 13 | 462 | … |
| 20 | 775 | 62 | 63.5 | 587 | 508 | 94 | 140 | 161 | 73 | 513.1 | 514.4 | (8) | 13 | 512.8 | … |
| 22 | 838 | 65 | 66.5 | 641 | 558.8 | 100 | 145 | 164 | … | 564.4 | 565.2 | (8) | 13 | … | … |
| 24 | 914 | 68.3 | 68.8 | 702 | 609.6 | 105 | 152 | 167 | 83 | 616 | 616 | (8) | 13 | 614.4 | … |
ANMÄRKNINGAR:
Måtten är i millimeter.
(1) Denna dimension är för den stora änden av navet, som kan vara rak eller avsmalnande. Konan får inte överstiga 7 grader på gängade, glid-på, hylsa-svetsning och överlappade flänsar. Denna dimension definieras som diametern vid skärningspunkten mellan navkonan och flänsens baksida.
(2) Minsta navhöjd,H, ska vara 2(Y-tf)/3.
(3) Dessa flänsar kan levereras med en plan yta. Det platta ansiktet kanske antingen helatf dimension tjocklek plus 1,5 mm eller dentf dimensionstjocklek utan den förhöjda ansiktshöjden.
(4) De illustrerade flänsmåtten är för regelbundet möblerad 1,5 mm upphöjd yta (förutom överlappad); för krav på andra ytskikt.
(5) För svetsändfas.
(6) För gänga av gängade flänsar.
(7) Mått i kolumn 13 motsvarar rörets innerdiametrar enligt ASMEB36.10M för standardväggrör. Standardväggdimensioner är samma som Schedule 40 i storlekar NPS 10 och mindre. Toleranser. Dessa hålstorlekar är möblerade om inte annat anges av köparen.
(8) Anges av köparen.

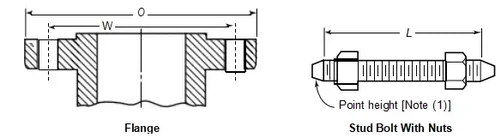

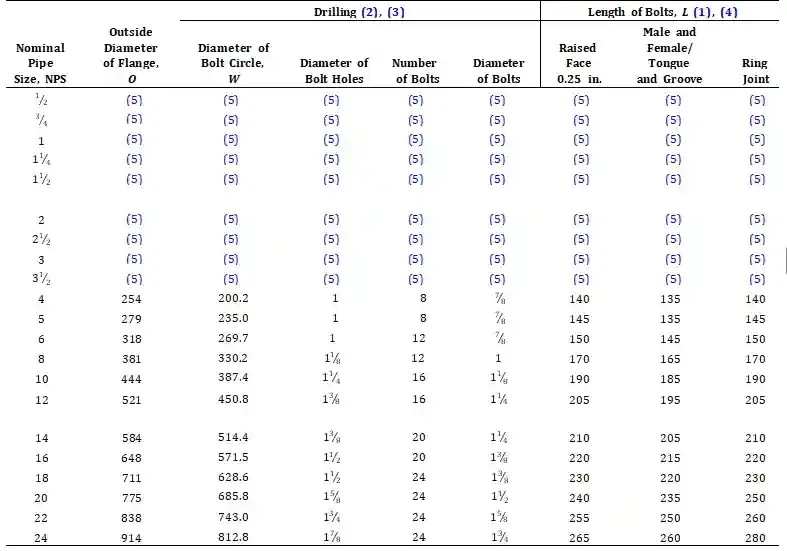

Mallar för borrflänsar klass 400


ANMÄRKNINGAR:
Måtten är i millimeter
(1) Dubbbultens längd inkluderar inte höjden på spetsarna.
(2) För flänsbulthål.
(3) För punktvändning.
(4) Bultlängder som inte visas i tabellen kan bestämmas i enlighet med icke-obligatorisk bilaga C.
(5) Använd dimensioner av klass 600 i denna storlek.
ASME B16.5 Mått av Klass 400 Flänsar

| NPS | Ytterdiameter av fläns, O | Minsta tjocklek överlappsled, tf | Navets diameter, X | Navdiameter WN, Ah (3) | Gängad/ SO, Y | Lappade, Y | Svetshals, Y | Min gänglängd gängad,T (4) | Minsta SO, B2 | Minsta varv, B1 | WN, B | Hörnradie, r | Minsta räknare-borrade ThreadedQ |
| 1∕2 | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) |
| 3∕4 | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) |
| 1 | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) |
| 11∕4 | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) |
| 11∕2 | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) |
| 2 | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) |
| 21∕2 | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) |
| 3 | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) |
| 31∕2 | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) |
| 4 | 254 | 35.1 | 146 | 114.3 | 51 | 51 | 89 | 37 | 116.1 | 116.8 | (6) | 11 | 117.6 |
| 5 | 279 | 38.1 | 178 | 141.2 | 54 | 54 | 102 | 43 | 143.8 | 144.5 | (6) | 11 | 144.5 |
| 6 | 318 | 41.1 | 206 | 168.4 | 57 | 57 | 103 | 46 | 170.7 | 171.4 | (6) | 13 | 171.4 |
| 8 | 381 | 47.8 | 260 | 219.2 | 68 | 68 | 117 | 51 | 221.5 | 222.2 | (6) | 13 | 222.2 |
| 10 | 444 | 53.8 | 321 | 273 | 73 | 102 | 124 | 56 | 276.4 | 277.4 | (6) | 13 | 276.4 |
| 12 | 521 | 57.2 | 375 | 323.8 | 79 | 108 | 137 | 60 | 327.2 | 328.2 | (6) | 13 | 328.7 |
| 14 | 584 | 60.5 | 425 | 355.6 | 84 | 117 | 149 | 64 | 359.2 | 360.2 | (6) | 13 | 360.4 |
| 16 | 648 | 63.5 | 483 | 406.4 | 94 | 127 | 152 | 68 | 410.5 | 411.2 | (6) | 13 | 411.2 |
| 18 | 711 | 66.5 | 533 | 457.2 | 99 | 137 | 165 | 70 | 461.8 | 462.3 | (6) | 13 | 462 |
| 20 | 775 | 69.8 | 587 | 508 | 102 | 146 | 168 | 73 | 513.1 | 514.4 | (6) | 13 | 512.8 |
| 22 | 838 | 73.2 | 641 | 558.8 | 108 | 152 | 171 | … | 564.4 | 565.2 | (6) | 13 | … |
| 24 | 914 | 76.2 | 702 | 609.6 | 114 | 159 | 175 | 83 | 616.0 | 616.0 | (6) | 13 | 614.4 |
ANMÄRKNINGAR:
(a) Måtten är i millimeter
(1) Denna dimension är för den stora änden av navet, som kan vara rak eller avsmalnande. Konan får inte överstiga 7 grader på gängade, glid-på, hylsa-svetsning och överlappade flänsar. Denna dimension definieras som diametern vid skärningspunkten mellan navkonan och flänsens baksida.
(2) Minsta navhöjd,H, ska vara 2(Y-tf)/3.
(3) För svetsändfas.
(4) För gänga av gängade flänsar.
(5) Använd dimensioner av klass 600 i denna storlek.
(6) Anges av köparen.
Mallar för Borrning Klass 600 Rör Flänsar och Flänsad Färdigtings

|
Nominell Rör Storlek, NPS |
Utanför Diameter av Fläns, O |
Borrning (2), (3) |
Längd av Bultar, L (1), (4) |
|||||
|
Diameter av Bult Cirkel, W |
Diameter av Bult Hål, i. |
Antal av Bultar |
Diameter av Bultar, i. |
6.4-mm Upphöjd Ansikte |
Manlig och Kvinnlig/ Tunga och Räffla |
Ringa Gemensam |
||
|
1∕2 |
95 |
66.5 |
5∕8 |
4 |
1∕2 |
75 |
70 |
75 |
|
3∕4 |
117 |
82.6 |
3∕4 |
4 |
5∕8 |
90 |
85 |
90 |
|
1 |
124 |
88.9 |
3∕4 |
4 |
5∕8 |
90 |
85 |
90 |
|
1 1∕4 |
133 |
98.6 |
3∕4 |
4 |
5∕8 |
95 |
90 |
95 |
|
1 1∕2 |
155 |
114.3 |
7∕8 |
4 |
3∕4 |
110 |
100 |
110 |
|
2 |
165 |
127.0 |
3∕4 |
8 |
5∕8 |
110 |
100 |
110 |
|
2 1∕2 |
190 |
149.4 |
7∕8 |
8 |
3∕4 |
120 |
115 |
120 |
|
3 |
210 |
168.1 |
7∕8 |
8 |
3∕4 |
125 |
120 |
125 |
|
3 1∕2 |
229 |
184.2 |
1 |
8 |
7∕8 |
140 |
135 |
140 |
|
4 |
273 |
215.9 |
1 |
8 |
7∕8 |
145 |
140 |
145 |
|
5 |
330 |
266.7 |
1 1∕8 |
8 |
1 |
165 |
160 |
165 |
|
6 |
356 |
292.1 |
1 1∕8 |
12 |
1 |
170 |
165 |
170 |
|
8 |
419 |
349.2 |
1 1∕4 |
12 |
1 1∕8 |
190 |
185 |
195 |
|
10 |
508 |
431.8 |
1 3∕8 |
16 |
1 1∕4 |
215 |
210 |
215 |
|
12 |
559 |
489.0 |
1 3∕8 |
20 |
1 1∕4 |
220 |
215 |
220 |
|
14 |
603 |
527.0 |
1 1∕2 |
20 |
1 3∕8 |
235 |
230 |
235 |
|
16 |
686 |
603.2 |
1 5∕8 |
20 |
1 1∕2 |
255 |
250 |
255 |
|
18 |
743 |
654.0 |
1 3∕4 |
20 |
1 5∕8 |
275 |
265 |
275 |
|
20 |
813 |
723.9 |
1 3∕4 |
24 |
1 5∕8 |
285 |
280 |
290 |
|
22 |
870 |
777.7 |
1 7∕8 |
24 |
1 3∕4 |
305 |
… |
310 |
|
24 |
940 |
838.2 |
2 |
24 |
1 7∕8 |
330 |
325 |
335 |
ANMÄRKNINGAR:
(a) Måtten är i millimeter
(1) Dubbbultens längd inkluderar inte höjden på spetsarna.
(2) För flänsbulthål.
(3) För punktvändning.
(4) Bultlängder som inte visas i tabellen kan vara i enlighet med icke-obligatorisk bilaga C.

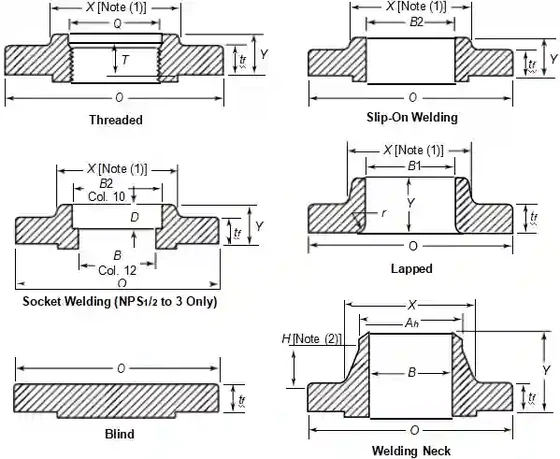

ASME B16.5 Mått av Klass 600 Flänsar

| NPS | Ytterdiameter av fläns, O | Minsta flänstjocklek, tf | Navets diameter, X | Navdiameter WN, Ah (3) | Gängad/ SW/SO, Y | Lappade, Y | Svetshals, Y | Min gänglängd gängad,T (4) | Minsta SW/SO, B2 | Minsta varv, B1 | SV/SO, B | Hörnradie, r | Minsta räknare-borrade ThreadedQ | Sockeldjup, D |
| 1∕2 | 95 | 14.2 | 38 | 21.3 | 22 | 22 | 52 | 16 | 22.4 | 22.9 | (5) | 3 | 23.6 | 10 |
| 3∕4 | 117 | 15.7 | 48 | 26.7 | 25 | 25 | 57 | 16 | 27.7 | 28.2 | (5) | 3 | 29 | 11 |
| 1 | 124 | 17.5 | 54 | 33.5 | 27 | 27 | 62 | 18 | 34.5 | 35.1 | (5) | 3 | 35.8 | 13 |
| 11∕4 | 133 | 20.6 | 64 | 42.2 | 28 | 28 | 67 | 21 | 43.2 | 43.7 | (5) | 5 | 44.4 | 14 |
| 11∕2 | 155 | 22.4 | 70 | 48.3 | 32 | 32 | 70 | 22 | 49.5 | 50 | (5) | 6 | 50.5 | 16 |
| 2 | 165 | 25.4 | 84 | 60.5 | 37 | 37 | 73 | 28 | 62 | 62.5 | (5) | 8 | 63.5 | 18 |
| 21∕2 | 190 | 28.4 | 100 | 73.2 | 41 | 41 | 79 | 32 | 74.7 | 75.4 | (5) | 8 | 76.2 | 19 |
| 3 | 210 | 31.8 | 117 | 88.9 | 46 | 46 | 83 | 35 | 90.7 | 91.4 | (5) | 10 | 92.2 | 21 |
| 31∕2 | 229 | 35.1 | 133 | 101.6 | 49 | 49 | 86 | 40 | 103.4 | 104.1 | (5) | 10 | 104.9 | … |
| 4 | 273 | 38.1 | 152 | 114.3 | 54 | 54 | 102 | 41 | 116.1 | 116.8 | (5) | 11 | 117.6 | … |
| 5 | 330 | 44.4 | 189 | 141.2 | 60 | 60 | 114 | 48 | 143.8 | 144.5 | (5) | 11 | 144.5 | … |
| 6 | 356 | 47.8 | 222 | 168.4 | 67 | 67 | 117 | 51 | 170.7 | 171.4 | (5) | 13 | 171.4 | … |
| 8 | 419 | 55.6 | 273 | 219.2 | 76 | 76 | 133 | 57 | 221.5 | 222.2 | (5) | 13 | 222.2 | … |
| 10 | 508 | 63.5 | 343 | 273 | 86 | 111 | 152 | 65 | 276.2 | 277.4 | (5) | 13 | 276.4 | … |
| 12 | 559 | 66.5 | 400 | 323.8 | 92 | 117 | 155 | 70 | 327 | 328.2 | (5) | 13 | 328.7 | … |
| 14 | 603 | 69.8 | 432 | 355.6 | 94 | 127 | 165 | 73 | 359.2 | 360.2 | (5) | 13 | 360.4 | … |
| 16 | 686 | 76.2 | 495 | 406.4 | 106 | 140 | 178 | 78 | 410.5 | 411.2 | (5) | 13 | 411.2 | … |
| 18 | 743 | 82.6 | 546 | 457.2 | 117 | 152 | 184 | 79 | 461.8 | 462.3 | (5) | 13 | 462 | … |
| 20 | 813 | 88.9 | 610 | 508 | 127 | 165 | 190 | 83 | 513.1 | 514.4 | (5) | 13 | 512.8 | … |
| 22 | 870 | 95.2 | 663 | 558.8 | 133 | 175 | 197 | … | 564.4 | 565.2 | (5) | 13 | … | … |
| 24 | 940 | 101.6 | 718 | 609.6 | 140 | 184 | 203 | 92 | 616 | 616 | (5) | 13 | 614.4 | … |
ALLMÄNNA ANMÄRKNINGAR:
(a) Måtten är i millimeter.
(1) Denna dimension är för den stora änden av navet, som kan vara rak eller avsmalnande. Konan får inte överstiga 7 grader på gängade, glid-på, hylsa-svetsning och överlappade flänsar. Denna dimension definieras som diametern vid skärningspunkten mellan navkonan och flänsens baksida.
(2) Minsta navhöjd,H, ska vara 2(Y-tf)/3.
(3) För svetsändfas.
(4) För gänga av gängade flänsar.
(5) Anges av köparen
Mallar för Borrning Klass 900 Rör Flänsar och Flänsad Färdigtings

|
Nominell Rör Storlek, NPS |
Utanför Diameter av Fläns, O |
Borrning (2), (3) |
Längd av Bultar, L (1), (4) |
|||||
|
Diameter av Bult Cirkel, W |
Diameter av Bult Hål, i. |
Antal av Bultar |
Diameter på Bultar, i. |
6.4-mm Upphöjd Ansikte |
Manlig och Kvinnlig/ Tunga och Räffla |
Ringa Gemensam |
||
|
1∕2 |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
|
3∕4 |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
|
1 |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
|
1 1∕4 |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
|
1 1∕2 |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
|
2 |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
|
2 1∕2 |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
|
3 |
241 |
190.5 |
1 |
8 |
7∕8 |
145 |
140 |
145 |
|
4 |
292 |
235.0 |
1 1∕4 |
8 |
1 1∕8 |
170 |
165 |
170 |
|
5 |
349 |
279.4 |
1 3∕8 |
8 |
1 1∕4 |
190 |
185 |
190 |
|
6 |
381 |
317.5 |
1 1∕4 |
12 |
1 1∕8 |
190 |
185 |
195 |
|
8 |
470 |
393.7 |
1 1∕2 |
12 |
1 3∕8 |
220 |
215 |
220 |
|
10 |
546 |
469.9 |
1 1∕2 |
16 |
1 3∕8 |
235 |
230 |
235 |
|
12 |
610 |
533.4 |
1 1∕2 |
20 |
1 3∕8 |
255 |
250 |
255 |
|
14 |
641 |
558.8 |
1 5∕8 |
20 |
1 1∕2 |
275 |
265 |
280 |
|
16 |
705 |
616.0 |
1 3∕4 |
20 |
1 5∕8 |
285 |
280 |
290 |
|
18 |
787 |
685.8 |
2 |
20 |
1 7∕8 |
325 |
320 |
335 |
|
20 |
857 |
749.3 |
2 1∕8 |
20 |
2 |
350 |
345 |
360 |
|
24 |
1,041 |
901.7 |
2 5∕8 |
20 |
2 1∕2 |
440 |
430 |
455 |
ANMÄRKNINGAR:
(a) Måtten är i millimeter
(1) Dubbbultens längd inkluderar inte höjden på spetsarna.
(2) För flänsbulthål.
(3) För punktvändning.
(4) Bultlängder som inte visas i tabellen kan bestämmas i enlighet med icke-obligatorisk bilaga C.
(5) Använd dimensioner av klass 1500 i denna storlek.

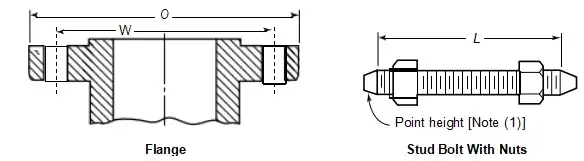

ASME B16.5 Mått av Klass 900 Flänsar

| NPS | Ytterdiameter av fläns, O | Minsta flänstjocklek, tf | Navets diameter, X | Navdiameter WN, Ah (3) | Gängad/SO, Y | Lappade, Y | Svetshals, Y | Min gänglängd gängad,T (4) | Minsta SO, B2 | Minsta varv, B1 | WN, B | Hörnradie, r | Minsta räknare-borrade ThreadedQ |
| 1∕2 | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) |
| 3∕4 | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) |
| 1 | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) |
| 11∕4 | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) |
| 11∕2 | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) |
| 2 | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) |
| 21∕2 | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) |
| 3 | 241 | 38.1 | 127 | 88.9 | 54 | 54 | 102 | 41 | 90.7 | 91.4 | (6) | 10 | 92.2 |
| 4 | 292 | 44.5 | 159 | 114.3 | 70 | 70 | 114 | 48 | 116.1 | 116.8 | (6) | 11 | 117.6 |
| 5 | 349 | 50.8 | 190 | 141.2 | 79 | 79 | 127 | 54 | 143.8 | 144.5 | (6) | 11 | 144.5 |
| 6 | 381 | 55.6 | 235 | 168.4 | 86 | 86 | 140 | 57 | 170.7 | 171.4 | (6) | 13 | 171.4 |
| 8 | 470 | 63.5 | 298 | 219.2 | 102 | 114 | 162 | 64 | 221.5 | 222.2 | (6) | 13 | 222.2 |
| 10 | 546 | 69.8 | 368 | 273 | 108 | 127 | 184 | 71 | 276.4 | 277.4 | (6) | 13 | 276.4 |
| 12 | 610 | 79.2 | 419 | 323.8 | 117 | 143 | 200 | 76 | 327.2 | 328.2 | (6) | 13 | 328.7 |
| 14 | 641 | 85.9 | 451 | 355.6 | 130 | 155 | 213 | 83 | 359.2 | 360.2 | (6) | 13 | 360.4 |
| 16 | 705 | 88.9 | 508 | 406.4 | 133 | 165 | 216 | 86 | 410.5 | 411.2 | (6) | 13 | 411.2 |
| 18 | 787 | 101.6 | 565 | 457.2 | 152 | 190 | 229 | 89 | 461.8 | 462.3 | (6) | 13 | 462 |
| 20 | 857 | 108 | 622 | 508 | 159 | 210 | 248 | 92 | 513.1 | 514.4 | (6) | 13 | 512.8 |
| 24 | 1041 | 139.7 | 749 | 609.6 | 203 | 267 | 292 | 102 | 616 | 616 | (6) | 13 | 614.4 |
ANMÄRKNINGAR:
Måtten är i millimeter.
(1) Denna dimension är för den stora änden av navet, som kan vara rak eller avsmalnande. Konan får inte överstiga 7 grader på gängade, glid-på, hylsa-svetsning och överlappade flänsar. Denna dimension definieras som diametern vid skärningspunkten mellan navkonan och flänsens baksida.
(2) Minsta navhöjd,H, ska vara 2(Y-tf)/3.
(3) För svetsändfas
(4) För gänga av gängade flänsar
ANMÄRKNINGAR: (forts.)
(5) Använd dimensioner av klass 1500 i denna storlek.
(6) Anges av köparen.
Mallar för Borrning Klass 1500 Rör Flänsar

|
Nominell Rör Storlek, NPS |
Utanför Diameter av Fläns, O |
Borrning (2), (3) |
Längd av Bultar, L (1), (4) |
|||||
|
Diameter av Bult Cirkel, W |
Diameter av Bolt Hål |
Number av i. Bultar |
Diameter av Bultar, i. |
6.4-mm Upphöjd Ansikte |
Manlig och Kvinnlig/ Tunga och Räffla |
Ringa Gemensam |
||
|
1∕2 |
121 |
82.6 |
7∕8 |
4 |
3∕4 |
110 |
100 |
110 |
|
3∕4 |
130 |
88.9 |
7∕8 |
4 |
3∕4 |
115 |
110 |
115 |
|
1 |
149 |
101.6 |
1 |
4 |
7∕8 |
125 |
120 |
125 |
|
1 1∕4 |
159 |
111.1 |
1 |
4 |
7∕8 |
125 |
120 |
125 |
|
1 1∕2 |
178 |
124.0 |
1 1∕8 |
4 |
1 |
140 |
135 |
140 |
|
2 |
216 |
165.1 |
1 |
8 |
7∕8 |
145 |
140 |
145 |
|
2 1∕2 |
244 |
190.5 |
1 1∕8 |
8 |
1 |
160 |
150 |
160 |
|
3 |
267 |
203.2 |
1 1∕4 |
8 |
1 1∕8 |
180 |
170 |
180 |
|
4 |
311 |
241.3 |
1 3∕8 |
8 |
1 1∕4 |
195 |
190 |
195 |
|
5 |
375 |
292.1 |
1 5∕8 |
8 |
1 1∕2 |
250 |
240 |
250 |
|
6 |
394 |
317.5 |
1 1∕2 |
12 |
1 3∕8 |
260 |
255 |
265 |
|
8 |
483 |
393.7 |
1 3∕4 |
12 |
1 5∕8 |
290 |
285 |
300 |
|
10 |
584 |
482.6 |
2 |
12 |
1 7∕8 |
335 |
330 |
345 |
|
12 |
673 |
571.5 |
2 1∕8 |
16 |
2 |
375 |
370 |
385 |
|
14 |
749 |
635.0 |
2 3∕8 |
16 |
2 1∕4 |
405 |
400 |
425 |
|
16 |
826 |
704.8 |
2 5∕8 |
16 |
2 1∕2 |
445 |
440 |
470 |
|
18 |
914 |
774.7 |
2 7∕8 |
16 |
2 3∕4 |
495 |
490 |
525 |
|
20 |
984 |
831.8 |
3 1∕8 |
16 |
3 |
540 |
535 |
565 |
|
24 |
1 168 |
990.6 |
3 5∕8 |
16 |
3 1∕2 |
615 |
610 |
650 |
ANMÄRKNINGAR:
Måtten är i millimeter
(1) Dubbbultens längd inkluderar inte höjden på spetsarna.
(2) För flänsbulthål.
(3) För punktvändning.
(4) Bultlängder som inte visas i tabellen kan bestämmas i enlighet med icke-obligatorisk bilaga C.

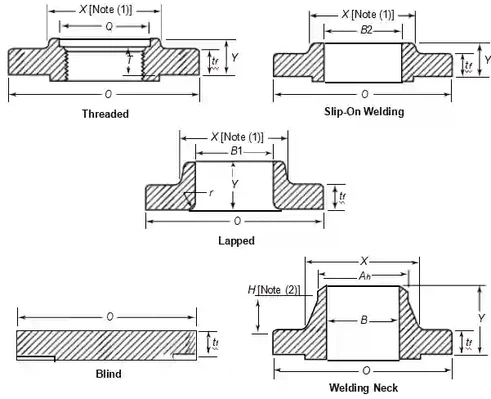

ASME B16.5 Mått av Klass 1500 Flänsar

| NPS | Ytterdiameter av fläns, O | Minsta flänstjocklek, tf | Navets diameter, X | Navdiameter WN, Ah (3) | Gängad/ SW/SO, Y | Lappade, Y | Svetshals, Y | Min gänglängd gängad,T (4) | Minsta SW/SO, B2 | Minsta varv, B1 | SV/SO, B | Hörnradie, r | Minsta räknare-borrade ThreadedQ | Sockeldjup, D |
| 1∕2 | 121 | 22.4 | 38 | 21.3 | 32 | 32 | 60 | 22 | 22.4 | 22.9 | (5) | 3 | 23.6 | 10 |
| 3∕4 | 130 | 25.4 | 44 | 26.7 | 35 | 35 | 70 | 25 | 27.7 | 28.2 | (5) | 3 | 29 | 11 |
| 1 | 149 | 28.4 | 52 | 33.5 | 41 | 41 | 73 | 28 | 34.5 | 35.4 | (5) | 3 | 35.8 | 13 |
| 11∕4 | 159 | 28.4 | 64 | 42.2 | 41 | 41 | 73 | 30 | 43.2 | 43.7 | (5) | 5 | 44.4 | 14 |
| 11∕2 | 178 | 31.8 | 70 | 48.3 | 44 | 44 | 83 | 32 | 49.5 | 50 | (5) | 6 | 50.5 | 16 |
| 2 | 216 | 38.1 | 105 | 60.5 | 57 | 57 | 102 | 38 | 62 | 62.5 | (5) | 8 | 63.5 | 18 |
| 21∕2 | 244 | 41.1 | 124 | 73.2 | 64 | 64 | 105 | 48 | 74.7 | 75.4 | (5) | 8 | 76.2 | 19 |
| 3 | 267 | 47.8 | 133 | 88.9 | … | 73 | 117 | … | … | 91.4 | (5) | 10 | … | … |
| 4 | 311 | 53.8 | 162 | 114.3 | … | 90 | 124 | … | … | 116.8 | (5) | 11 | … | … |
| 5 | 375 | 73.2 | 197 | 141.2 | … | 105 | 155 | … | … | 144.5 | (5) | 11 | … | … |
| 6 | 394 | 82.6 | 229 | 168.4 | … | 119 | 171 | … | … | 171.4 | (5) | 13 | … | … |
| 8 | 483 | 91.9 | 292 | 219.2 | … | 143 | 213 | … | … | 222.2 | (5) | 13 | … | … |
| 10 | 584 | 108 | 368 | 273 | … | 178 | 254 | … | … | 277.4 | (5) | 13 | … | … |
| 12 | 673 | 124 | 451 | 323.8 | … | 219 | 282 | … | … | 328.2 | (5) | 13 | … | … |
| 14 | 749 | 133.4 | 495 | 355.6 | … | 241 | 298 | … | … | 360.2 | (5) | 13 | … | … |
| 16 | 826 | 146 | 552 | 406.4 | … | 260 | 311 | … | … | 411.2 | (5) | 13 | … | … |
| 18 | 914 | 162.1 | 597 | 457.2 | … | 276 | 327 | … | … | 462.3 | (5) | 13 | … | … |
| 20 | 984 | 177.8 | 641 | 508 | … | 292 | 356 | … | … | 514.4 | (5) | 13 | … | … |
| 24 | 1 168 | 203.2 | 762 | 609.6 | … | 330 | 406 | … | … | 616 | (5) | 13 | … | … |
ANMÄRKNINGAR:
Måtten är i millimeter.
(1) Denna dimension är för den stora änden av navet, som kan vara rak eller avsmalnande. Konan får inte överstiga 7 grader på gängade, glid-på, hylsa-svetsning och överlappade flänsar. Denna dimension definieras som diametern vid skärningspunkten mellan navkonan och flänsens baksida.
(2) Minsta navhöjd,H, ska vara 2(Y-tf)/3.
(3) För svetsändfas.
(4) För gänga av gängade flänsar.
(5) Anges av köparen.
Mallar för Borrning Klass 2500 Rör Flänsar

|
Nominell Rör Storlek, NPS |
Utanför Diameter av Fläns, O |
Borrning (2), (3) |
Längd av Bultar, L (1), (4) |
|||||
|
Diameter av Bult Cirkel, W |
Diameter av Bolt Hål |
Antal av i. Bultar |
Diameter av Bultar, i. |
6.4-mm Upphöjd Ansikte |
Manlig och Kvinnlig/ Tunga och Räffla |
Ringa Gemensam |
||
|
1∕2 |
133 |
88.9 |
7∕8 |
4 |
3∕4 |
120 |
115 |
120 |
|
3∕4 |
140 |
95.2 |
7∕8 |
4 |
3∕4 |
125 |
120 |
125 |
|
1 |
159 |
108.0 |
1 |
4 |
7∕8 |
140 |
135 |
140 |
|
1 1∕4 |
184 |
130.0 |
1 1∕8 |
4 |
1 |
150 |
145 |
150 |
|
1 1∕2 |
203 |
146.0 |
1 1∕4 |
4 |
1 1∕8 |
170 |
165 |
170 |
|
2 |
235 |
171.4 |
1 1∕8 |
8 |
1 |
180 |
170 |
180 |
|
2 1∕2 |
267 |
196.8 |
1 1∕4 |
8 |
1 1∕8 |
195 |
190 |
205 |
|
3 |
305 |
228.6 |
1 3∕8 |
8 |
1 1∕4 |
220 |
215 |
230 |
|
4 |
356 |
273.0 |
1 5∕8 |
8 |
1 1∕2 |
255 |
250 |
260 |
|
5 |
419 |
323.8 |
1 7∕8 |
8 |
1 3∕4 |
300 |
290 |
310 |
|
6 |
483 |
368.3 |
2 1∕8 |
8 |
2 |
345 |
335 |
355 |
|
8 |
552 |
438.2 |
2 1∕8 |
12 |
2 |
380 |
375 |
395 |
|
10 |
673 |
539.8 |
2 5∕8 |
12 |
2 1∕2 |
490 |
485 |
510 |
|
12 |
762 |
619.3 |
2 7∕8 |
12 |
2 3∕4 |
540 |
535 |
560 |
ANMÄRKNINGAR:
Måtten är i millimeter
(1) Dubbbultens längd inkluderar inte höjden på spetsarna.
(2) För flänsbulthål.
(3) För punktvändning.
(4) Bultlängder som inte visas i tabellen kan bestämmas med icke-obligatorisk bilaga C.

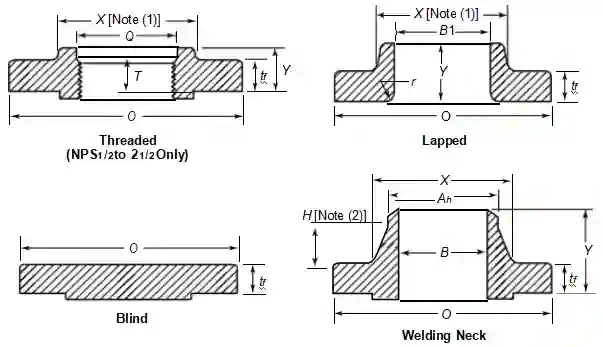

ASME B16.5 Mått av Klass 2500 Flänsar

| NPS | Ytterdiameter av fläns, O | Minsta flänstjocklek, tf | Navets diameter, X | Navdiameter WN, Ah (3) | Trådad, Y | Lappade, Y | Svetshals, Y | Min gänglängd gängad,T (4) | Minimum , B1 | WN, B | Hörnradie, r | Minsta räknare-borrade ThreadedQ |
| 1∕2 | 133 | 30.2 | 43 | 21.3 | 40 | 40 | 73 | 28 | 22.9 | (5) | 3 | 23.6 |
| 3∕4 | 140 | 31.8 | 51 | 26.7 | 43 | 43 | 79 | 32 | 28.2 | (5) | 3 | 29 |
| 1 | 159 | 35.1 | 57 | 33.5 | 48 | 48 | 89 | 35 | 35.1 | (5) | 3 | 35.8 |
| 11∕4 | 184 | 38.1 | 73 | 42.2 | 52 | 52 | 95 | 38 | 43.7 | (5) | 5 | 44.4 |
| 11∕2 | 203 | 44.4 | 79 | 48.3 | 60 | 60 | 111 | 44 | 50 | (5) | 6 | 50.5 |
| 2 | 235 | 50.8 | 95 | 60.5 | 70 | 70 | 127 | 51 | 62.5 | (5) | 8 | 63.5 |
| 21∕2 | 267 | 57.2 | 114 | 73.2 | 79 | 79 | 143 | 57 | 75.4 | (5) | 8 | 76.2 |
| 3 | 305 | 66.5 | 133 | 88.9 | … | 92 | 168 | … | 91.4 | (5) | 10 | … |
| 4 | 356 | 76.2 | 165 | 114.3 | … | 108 | 190 | … | 116.8 | (5) | 11 | … |
| 5 | 419 | 91.9 | 203 | 141.2 | … | 130 | 229 | … | 144.5 | (5) | 11 | … |
| 6 | 483 | 108 | 235 | 168.4 | … | 152 | 273 | … | 171.4 | (5) | 13 | … |
| 8 | 552 | 127 | 305 | 219.2 | … | 178 | 318 | … | 222.2 | (5) | 13 | … |
| 10 | 673 | 165.1 | 375 | 273 | … | 229 | 419 | … | 277.4 | (5) | 13 | … |
| 12 | 762 | 184.2 | 441 | 323.8 | … | 254 | 464 | … | 328.2 | (5) | 13 | … |
ANMÄRKNINGAR:
Måtten är i millimeter
(1) Denna dimension är för den stora änden av navet, som kan vara rak eller avsmalnande. Konan får inte överstiga 7 grader på gängade och överlappade flänsar. Denna dimension definieras som diametern vid skärningspunkten mellan navkonan och flänsens baksida.
(2) Minsta navhöjd,H, ska vara 2(Y-tf)/3.
(3) För svetsändfas.
(4) För gänga av gängade flänsar.
(5) Anges av köparen.
Vanliga frågor:
1. Vad är skillnaden mellan ASME B16.5 och ASME B16.47 flänsar?
ASME B16.5 täcker flänsstorlekar från 1/2" till 24" NPS, medanASME B16.47är speciellt för flänsar med stor-diameter från 26" till 60".
2. Kan jag använda en ASME B16.5-fläns för hög-vätgasservice?
Ja, men materialval är avgörande för att undvika väteförsprödning. Medan ASME B16.5 definierar dimensioner och tryckklasser (klass 150-2500), måste du välja kompatibla material som ASTM A182 F316L eller högnickellegeringar.
3. Vad är det maximala trycket för en fläns av klass 150?
En vanlig missuppfattning är att klass 150 är lika med 150 PSI. I verkligheten kan en fläns av klass 150 (t.ex. A105 kolstål) klara upp till 285 PSI (19,6 bar) vid omgivningstemperaturer.
4. Hur beräknar jag bulthålets cirkeldiameter för en 8-tums Class 300-fläns?
Enligt ASME B16.5 har en 8" Class 300-fläns en bultcirkeldiameter på 10,62 tum (270 mm) med 12 bulthål. Vi rekommenderar att du kontrollerar vår uppdaterade B16.5Klass 300 dimensionerdiagram.
5. Finns det någon skillnad mellan "150 lb" och "Class 150" flänsar?
Tekniskt sett är "Klass 150" den korrekta terminologin som används av ASME B16.5. Medan "150 lb" är vanlig industrislang.
6. Hur definierar ASME B16.5 "NPS" och "DN"?
NPS (Nominal Pipe Size) är den nordamerikanska tum-baserade beteckningen, medan DN (Diameter Nominal) är den metriska motsvarigheten som används i ISO/DIN-standarder. Till exempel motsvarar NPS 2 DN 50. Den faktiska ytterdiametern (OD) förblir dock 2,375" (60,3 mm) oavsett vilken etikett som används.
7. Är 316L rostfritt stål bättre än Duplex 2205 för B16.5-flänsar?
Ja. Duplex 2205 erbjuder nästan dubbelt så lång sträckgräns och överlägsen motståndskraft mot spänningskorrosion (SCC) jämfört med 316L. Men Duplex 2205-priset är högre än för 316L.
8. Vilka är de vanligaste orsakerna till flänsläckage i klass 600+-system?
De tre främsta orsakerna är ojämnt bultmoment, felaktigt val av packning och felinställning av flänsen. I högtrycks-B16.5-system (klass 600/900/1500) rekommenderar vi att du använder spirallindade packningar med inre ringar för att förhindra buckling och för att säkerställa att en kontrollerad vridmomentprocedur följs.
Refererade standarder
ASME B16.5- Rörflänsar och flänskopplingar: NPS 1/2 till NPS 24, Metric/Inch Standard, B16.5 - 2025
Om Zhengzhou Huitong Pipeline Equipment Co., LTD.
HT PIPE är en välkänd-återförsäljare och exportör. Vi är en leverantör av rostfritt/kol/nickellegeringar med 15+ exporterfarenhet. Vi tillhandahåller inte bara rör, plattor, rundstänger utan även rördelar, flänsar etc. Kontakta oss för mer information och priser gratis.
Författare: Chloe Pu (5 år inom industrin för rostfritt stål, nickellegering och kolstål)
Publicerad: 28 april 2026 (Beijing Time)
